Объединение широковещательных доменов разных VLAN в одну подсеть на уровне L2

Задача:

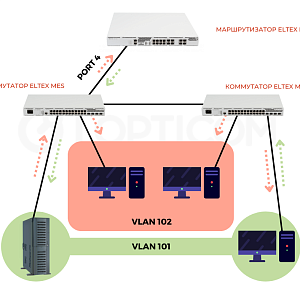

Объединить широковещательные домены разных VLAN в одну подсеть на уровне L2 (VLAN map).

Решение:
Для решения поставленной задачи будем использовать bridge и sub-интерфейсы (число sub-интерфейсов соответствует числу VLAN ID, которые необходимо объединить, в примере их два).

1) на маршрутизаторе ELTEX ESR создаем bridge под номером 3:

configure
bridge 3
ip firewall disable
enable
exit

2) создаем на 4-м порту маршрутизатора sub-интерфейсы и привязываем их к новому bridge 3:

interface gigabitethernet 1/0/4.101
bridge-group 3
exit
interface gigabitethernet 1/0/4.102
bridge-group 3
exit
esr# commit
Configuration has been successfully committed
esr# confirm
Configuration has been successfully confirmed

! Если при выполнении пункта 2) Вы получили ошибку:

error - Can not create sub interface on interface \'gi1/0/4\', set mode routerport first

Значит текущий режим работы порта не позволяет создавать sub-интерфейсы. Перейдем в режим конфигурирования порта и сменим его:

Configure
interface gigabitethernet 1/0/4
no switchport access vlan
no mode
exit
exit

3) Теперь фреймы (в том числе broadcast) будут распространяться между VLAN 101 и 102.

Примечание:

на bridge 3 можно назначить IP адрес и внести его в зону безопасности или оставить firewall отключенным:

bridge 3
security-zone trusted
ip address 192.168.2.254/24
enable
exit

Результат: После применения конфигурации, IP адрес 192.168.2.254 можно использовать, например, как шлюз для подсети из VLAN 101 и 102, и маршрутизировать трафик далее.

Данный функционал применим к любому сервисному маршрутизатору Eltex линейки ESR.
